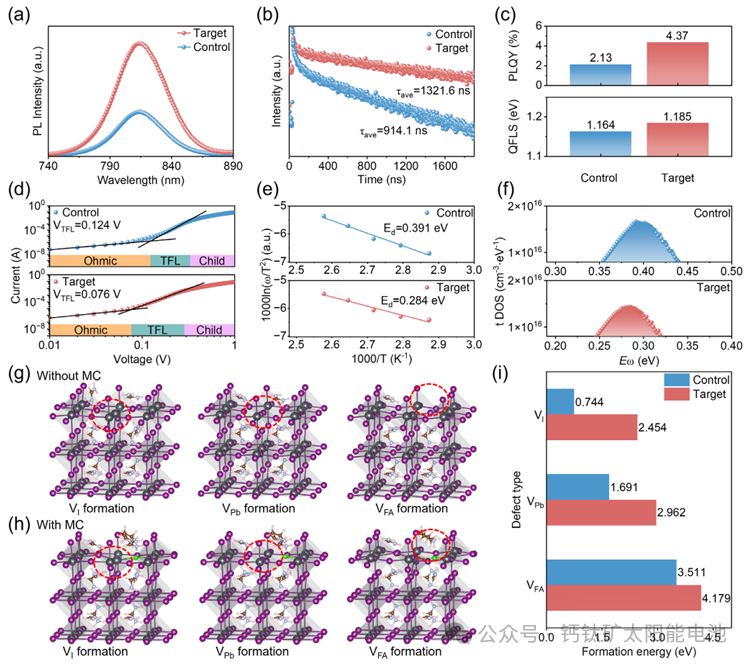

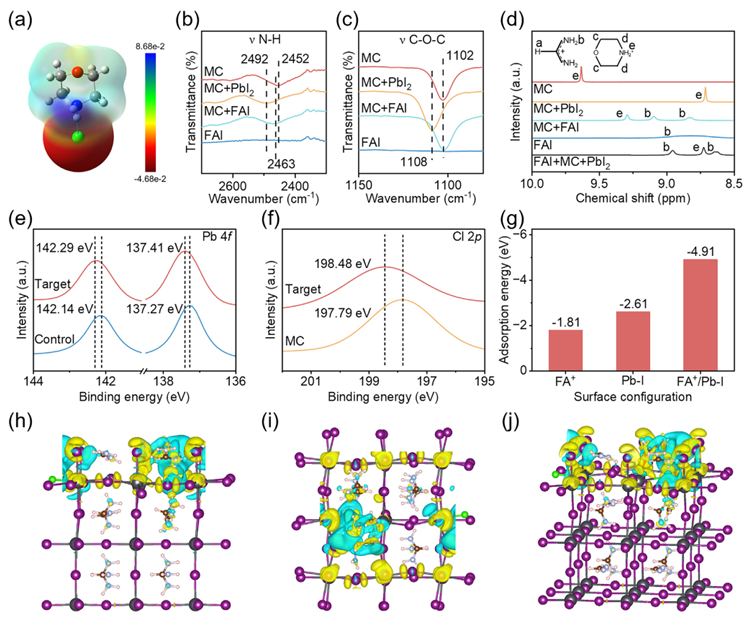

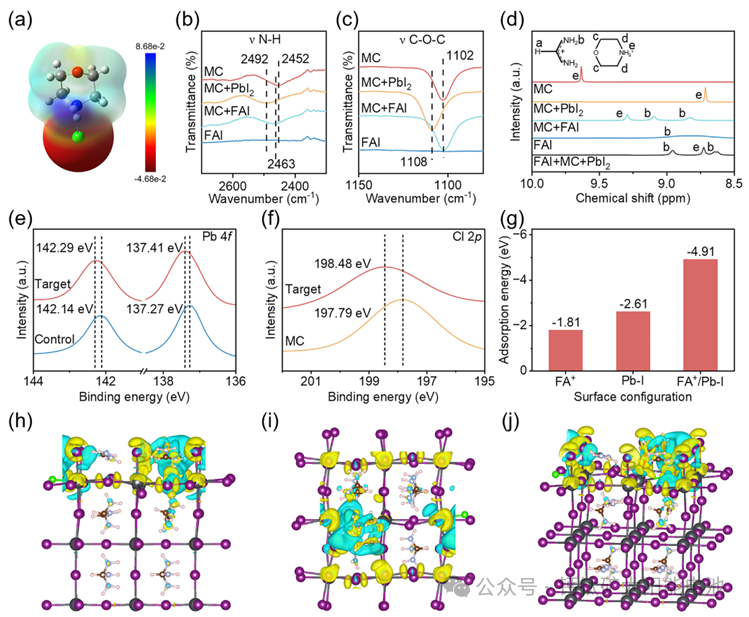

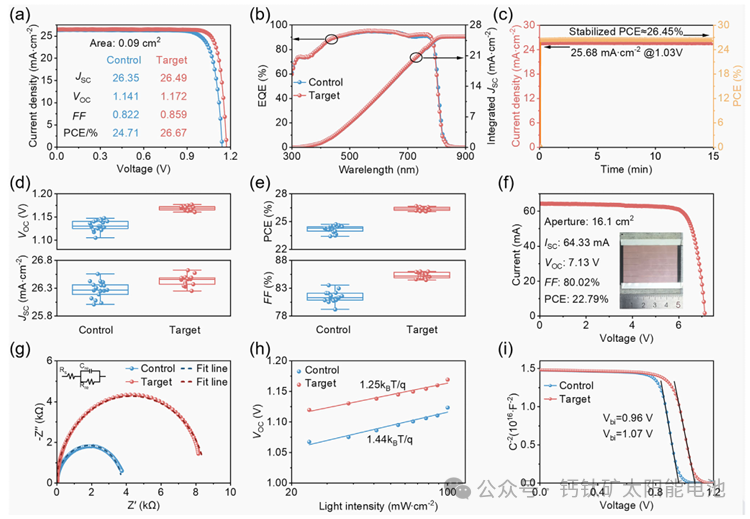

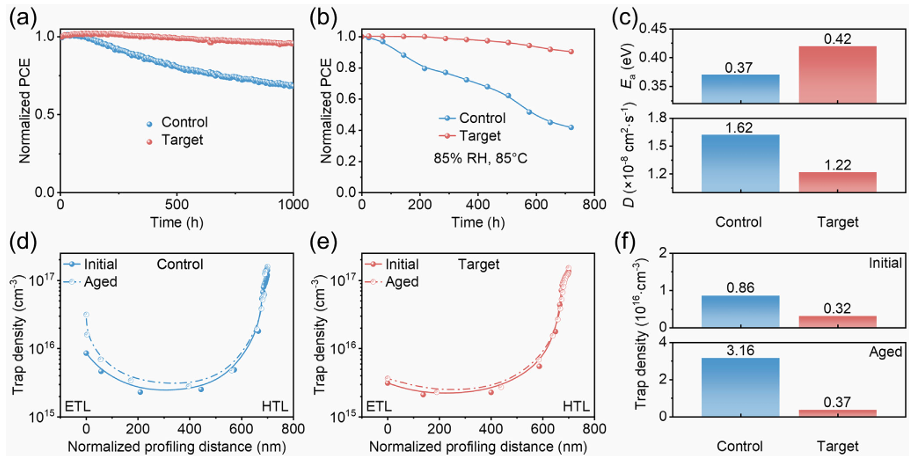

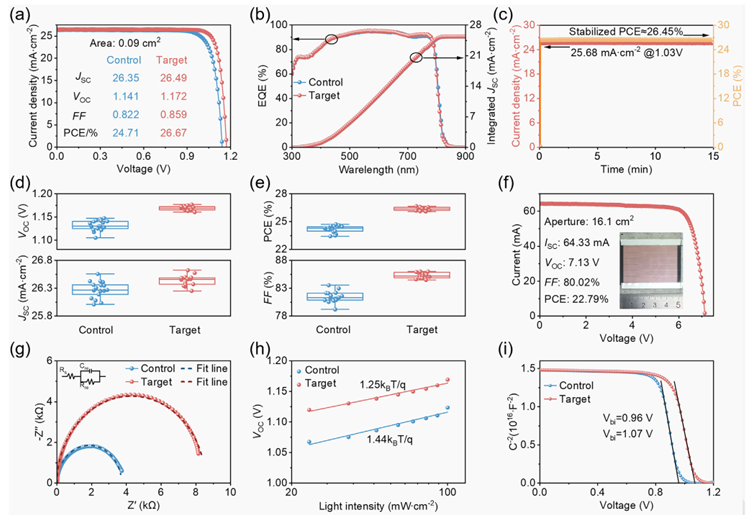

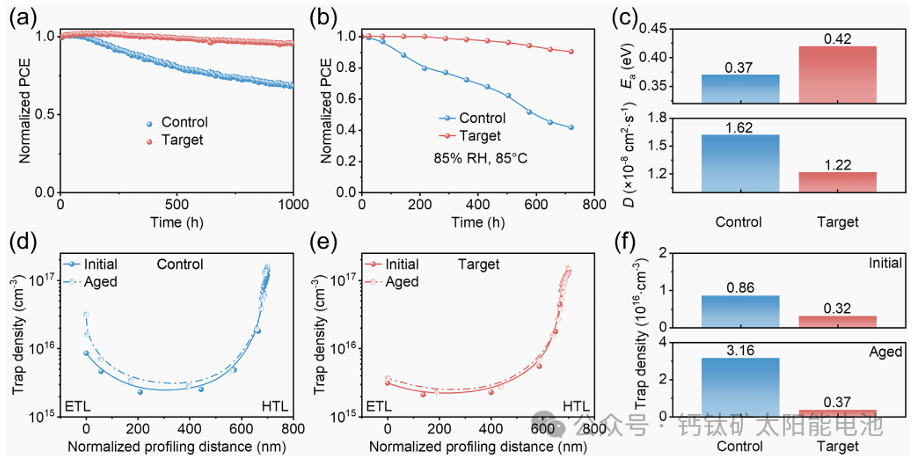

FACsPbI3钙钛矿不含挥发性的甲铵阳离子及混合卤素，凭借其适宜的带隙和固有的稳定性，成为高效光电器件中极具潜力的光吸收材料。然而，其结构较“软”的晶格使得表面易发生畸变并产生缺陷，从而形成非均匀的界面能量分布，进而诱发非辐射复合及离子迁移。鉴于此，2026年10月16日北京工业大学符寒光&浙江大学王勇于AEM刊发在FACsPbI3钙钛矿中实现界面缺陷调控与晶格弛豫的协同的研究成果，本文提出了一种界面调控策略，通过“缺陷-晶格耦合”机制稳定FACsPbI3的表面/界面构型。在FACsPbI3的表面/界面处引入吗啉盐酸盐，使其与晶格中配位不足的位点发生配位作用，从而缓解局部晶格应变，稳定表面的Pb-I八面体网络，并降低缺陷态密度。这种界面化学与晶格能量学之间的耦合作用，提高了空位形成能，使界面电子环境趋于均匀，并抑制了缺陷辅助的复合过程及离子迁移。基于此构建的钙钛矿太阳能电池效率达到26.67%，且面积为16.1 cm²的微型组件效率达到22.79%。此外，该器件表现出优异的稳定性，在连续运行1000小时后，仍能保持初始效率的95.8%。本研究揭示了一种“缺陷-晶格耦合”范式，将界面化学、晶格能量学与离子迁移动力学有机联系起来，为开发稳定且高效的“软”离子型半导体材料提供了一条通用途径。

原文：

https://advanced.onlinelibrary.wiley.com/doi/10.1002/aenm.71704

钙钛矿方向课题组网站

NREL网站：https://www.nrel.gov/pv/cell-efficiency.html

Gratzel课题组网站：http://lpi.epfl.ch/publications

Snaith课题组网站：https://www2.physics.ox.ac.uk/contacts/people/snaith/publications

YangYang课题组网站：https://yylab.seas.ucla.edu/publications.html

黄劲松课题组网站：https://huangjinsong.wixsite.com/group/publications

李美成课题组网站：https://nemd.ncepu.edu.cn/

戚亚冰课题组网站：https://groups.oist.jp/emssu/publications

周欢萍课题组网站：https://happyzhou.wixsite.com/happylabs

金松课题组网站：https://jin.chem.wisc.edu/content/song-jin

陈棋课题组网站：https://cheerslab.net/

丁黎明课题组网站：http://www.nanoctr.cn/opv/yjcg/

孟庆波课题组网站：http://solar.iphy.ac.cn/index.php/?page_id=5103

张春福课题组网站：https://web.xidian.edu.cn/cfzhang/

Jin Young Kim 课题组网站：https://ngel.unist.ac.kr/papers/

Nam-Gyu Park课题组网站：http://ngpl.skku.edu/sub/sub04_01.php?cat_no=37&sNum=1

叶轩立课题组网站：https://www.yipgroup.info/research

唐江课题组网站：：http://tfsc.wnlo.hust.edu.cn/info/1153/1594.htm

Sargent课题组网站：https://light.utoronto.ca/publications/2021-1/

Seok课题组网站：https://seoksi.unist.ac.kr/publication/

周圆圆课题组网站：https://www.alvinyzhou.com/all-papers

王漾课题组网站：https://www.x-mol.com/groups/steven_wangyang

陈树林（钙钛矿透射电子显微学）网站：http://grzy.hnu.edu.cn/site/index/chenshulin

赵清课题组网站：http://faculty.pku.edu.cn/~vuaQVn/zh_CN/index.htm

钙钛矿LED世界记录每日更新

蓝光钙钛矿LED最高EQE26.4%    保持团队：浙江大学狄大卫&叶志镇&戴兴良团队 更新时间：2024年7月17日

红光钙钛矿LED最高EQE32.5%   保持团队： 中科院半导体所张兴旺&游经碧  更新时间：2025年5月23日

红光叠层钙钛矿LED最高EQE45.5%  保持团队： 南京工业大学王娜娜&黄维&王建浦  更新时间：2025年11月11日

绿光钙钛矿LED最高EQE31%    保持团队：华南理工大学陈江山&马东阁&澳门大学邢贵川  更新时间：2024年9月23日

钙钛矿太阳能电池世界记录每日更新

钙钛矿太阳能电池最高稳态认证光电转化效率28%  保持单位：海南大学

钙钛矿/硅叠层太阳能电池最高认证光电转化效率35.5% 保持单位：隆基

钙钛矿/TOPcon叠层太阳能电池最高认证光电转化效率34.76%     保持单位：晶科能源

钙钛矿/PERC叠层太阳能电池最高光电转化效率30.05%    保持单位：首尔大学Jin Young Kim

柔性钙钛矿/硅叠层太阳能电池最高认证光电转化效率33.6%   保持单位：苏州大学杨新波&张晓宏&阿卜杜拉国王科技大学De Wolf

钙钛矿/CIGS叠层太阳能电池最高认证光电转化效率30.1%   保持单位：武汉大学李建民&王胜&龚俊波&肖旭东

钙钛矿/钙钛矿/硅三结叠层太阳能电池最高认证光电转化效率27.06%  保持单位：悉尼大学郑将辉&Anita W. Y. Ho-Baillie&厦门大学陈忠&深圳黑晶光电技术有限公司段磊平

1cm² 钙钛矿太阳能电池最高光电转化效率26.90%   保持单位：苏州大学/新南威尔士大学/白马湖实验室

52cm² 钙钛矿太阳能电池最高光电转化效率26.48%  保持单位：万度光能

900cm² 钙钛矿太阳能电池最高光电转化效率24.36%   保持单位：脉络能源

户内光伏最高效率44.72%   保持团队：中国暨南大学王有生&麦耀华团队  更新时间：2024年1月12日

钙钛矿室内光伏组件最高认证孔径面积效率34.94%/国家光伏产业计量测试中心认证(12.80 cm2)  保持团队：暨南大学麦耀华教授团队

钙钛矿/钙钛矿叠层太阳能电池最高光电转化效率/JET认证28.2% (1.038cm2)   保持团队：南京大学&仁烁光电

钙钛矿/钙钛矿叠层太阳能电池最高认证效率31.55%  保持团队：光因科技

钙钛矿/OPV叠层太阳能电池最高认证效率26.42%  保持团队：青岛大学刘玉强&欧阳丹&薄志山&南方科技大学丘龙斌&北京师范大学张文凯&四川大学李鸿祥  更新时间：2025年10月9日

露天制备钙钛矿太阳能电池最高效率26.5%  保持团队：中国华北电力大学李美成团队  更新时间：2025年9月28日

钙钛矿太阳能电池低温运行最高效率26.12%  保持团队：中国陕西师范大学赵奎团队  更新时间：2023年8月31日锡铅混合钙钛矿太阳能电池最高效率24.13% 保持团队：上海交通大学陈汉团队  更新时间：2024年8月12日宽带隙（1.67 eV）钙钛矿太阳能电池最高效率25.03%  保持团队：中科院半导体所蒋琦&游经碧  更新时间：2025年12月12日宽带隙（1.76 eV）钙钛矿太阳能电池最高效率21.42%  保持团队：河北大学杨少鹏&何庭伟  更新时间：2025年7月18日

柔性钙钛矿太阳能电池最高效率26.61% 保持团队：九江市柔烁光电科技有限公司  更新时间：2024年9月28日

二维钙钛矿太阳能电池（n=5）最高效率22.73%  保持团队：南昌大学胡婷&陈义旺  更新时间：2024年10月15日

锡基钙钛矿太阳能电池最高效率17.89%  保持团队：复旦大学梁佳&南京理工大学徐勃&上海交通大学戚亚冰  更新时间：2025年10月15日

全无机钙钛矿太阳能电池最高效率22.49%  保持团队：陕西师范大学田庆文&刘生忠    更新时间：2025年8月12日

CsSnI3钙钛矿太阳能电池最高效率14.95%  保持团队：华中科技大学申燕&王鸣魁   更新时间：2025年5月21日

FASnI3钙钛矿太阳能电池最高效率15.7%   保持团队：上海科技大学米启兮   更新时间：2024年4月2日

碳电极钙钛矿太阳能电池最高效率23.6%   保持团队：大连理工大学王宇迪&史彦涛  更新时间：2025年11月5日

无HTM碳电极全无机钙钛矿太阳能电池最高效率19.65％   保持团队：华南农业大学饶华商&钟新华团队  更新时间：2025年1月13日

无HTM碳电极钙钛矿太阳能电池最高效率20.1％  保持团队：华南农业大学潘振晓&钟新华  更新时间：2024年5月31日CsPbI2Br钙钛矿太阳能电池最高效率18.14%   保持团队：北京化工大学李明华&化学所胡劲松  更新时间：2024年1月17日钙钛矿量子点太阳能电池的最高效率19.01%   保持团队：苏州大学袁建宇  更新时间：2025年8月15日

注：每个蓝色文字部分都带有超链接，超链接每篇都有参考文献，这里就不一一标注参考文献了。

此外，还有哪些没有归纳的记录，或者有新突破的记录，可以文末留言或者后台留言，以后每日及时更新。

国内最大钙钛矿电池QQ交流群，微信群添微信lili514091，欢迎加入

点击阅读原文可获取原文

仅用于学术分享，如有侵权，请联系删除。

OCR:IMG:(a) (b), (C) 100 Current density（mA·cm²） 28 Integrated Jsc (mA·cm²) 30 StabilizedPCE=26.45% 30 25 Area:0.09cm² 80 Current density(mA·cm 20 2 忆 25.68mA.cm²@1.03 @1.03V 24 Control Target S Jsc 26.35 26.49 EQE (%) 60 18 18 Control 1.141 1.172 14 1 Voc 40 0Target 12 12 PCE E 5 FF 0.822 0.859 20 L 6 6 PCE/% 24.71 26.67 0.0 0.3 500 700 3 0 0.6 0.9 1.2 300 900 4o 5 10 15 0 Voltage(V) (d) (e) Warelength(nm) E Time (min) 1.20 28 PCE(%) 1.15 60 Voc 25 Current(mA) Aperture:16.1cm² 1.10 22 o sc:64.33mA 26.8 88 -cm Voc:7.13V FF (%) 第 83 20 26.3 20FF:80.02% (mA PCE:22.79% 2345 25.8 78 Control Target Control Target 2 6 (g) (h) (i) Voltage (V) 6 Control--Fitline 1.20 Control 1.5 Target--Fit line Target 1.15 Target 1.25kgT/q -Control Z"(kQ) 4 21 (V) 1.0 -Target 1.10 1016 V=0.96V 1.44kgT/q V=1.07V 2 1.05 0.5 4 o N 1.00 6 00 10 20 100 公众号 0.0+ 寸 0.0 钙4 矿太品能电池 Z'(kQ) Light intensity (mW-cm²) Voltage (V)

OCR:IMG:(a) (b) (C) Target Control PLQY(%) 4.37 PL Intensity (a.u.) -Control Target Intensity (a.u.) 2 2.13 =1321.6ns 0 QFLS (eV) 1.2 1.164 1.185 =914.1ns 1.1 740 790 840 890 o 400 800 1200 1600 (d) Wavelength(nm) (e) Time (ns) (f) Control Target 100 Control -5 Control 2×1016 Control 10-4 V=0.124V -6 E=0.391eV Current(A） 10-8 1×1016 10° Ohmic TFL Child 2.5 2.6 2.7 2.8 2.9 3.0 2×1016 0.30 0.35 0.40 0.45 0.50 Target VTFL=0.076V Target DOS Target 10 6 E=0.284eV 10- Ohmic TFL Child -7 1x1016 0.01 0.1 2.5 2.6 2.7 2.8 2.9 3.0 0.20 0.25 0.30 0.35 0.40 Voltage(V) 1000/T(K-) = E(eV) WithoutMC Control 0.744 Target > 2.454 Defect type 1.691 V,formation Vpformation /FAformation Vpe (h) 2.962 WithMC 3.511 VFA 4.179 众号0.0钙钛制厂太30能电4 formation formation formation Formation energy(eV)

OCR:IMG:CROWNTECH的太阳模拟器光谱与标准太阳光谱之差的典型值可小于5%以内。 回口 AAA级多种型号太阳模拟器 CROWNTECH 多种光源类型，氙灯，LED，混合光源（氙灯，钨灯，LED） 迎关注责司公众司 陈为请士个人公企号 可根据失配因子进一步调整光谱分布（每100nm区间） 以达到与太阳光谱100%一致的样品测试效果。 CROWNTECH 光强最大可到1000个太阳 JE 恒态发光有效照射面积从最小5X5厘米到最大 400 10E0E6600 2X2米，更大面积可定制 应用领域包括：光伏，气象，环境模拟，老化试验等 详询请洽 羊询请洽010-8278175015910820504（销售 www.crowntech-inc.com www.yiguangkeji.com

OCR:IMG:ENLITEKH QFLS-Maper ENLITE

OCR:IMG:(a) (b) (C) Target Control PLQY(%) 4.37 PL Intensity (a.u.) -Control Target Intensity (a.u.) 2 2.13 =1321.6ns 0 QFLS (eV) 1.2 1.164 1.185 =914.1ns 1.1 740 790 840 890 o 400 800 1200 1600 (d) Wavelength(nm) (e) Time (ns) (f) Control Target 100 Control -5 Control 2×1016 Control 10-4 V=0.124V -6 E=0.391eV Current(A） 10-8 1×1016 10° Ohmic TFL Child 2.5 2.6 2.7 2.8 2.9 3.0 2×1016 0.30 0.35 0.40 0.45 0.50 VTFL=0.076V Target Target DOS Target 10 6 E=0.284eV 10- Ohmic TFL Child -7 1x1016 0.01 0.1 2.5 2.6 2.7 2.8 2.9 3.0 0.20 0.25 0.30 0.35 0.40 Voltage(V) 1000/T(K-) = E(eV) WithoutMC Control 0.744 Target < 2.454 Defect type 1.691 V,formation Vpformation /FAformation Vpe (h) 2.962 WithMC 3.511 VFA 4.179 0.0 1.5 3.0 4.5 formation formation formation Formation energy(eV)

OCR:IMG:中科羲和 XHELIOS 岂止于“新 中科羲和激光创新 99 DOE分光--更精简的分光模块 能量闭环控制--更稳定的划刻效果 激光退火一一更快、更准的退火技术 消杂光设计一一更窄的热影响区 8 300/1200/2400MM 300MM钙钛矿组件 钙钛矿组件激光划刻设备 激光退火设备

OCR:IMG:DVANCEDENERGYMATERIA RESEARCHARTICLE lingInterfacial DefectRegulationWithLatticeR inFACsPblPerovskite enXieHanguangFuTianchiZhangYehuiWen,WenbinHan,BiaoLiXuegng Yong Wang stpublished:160ctober2026|https://doi.org/10.1002/aenm.71704

OCR:IMG:铸安 提供一站式光伏&LED研发解决方案 低温闪蒸制膜机LVCD 尺寸210*210~2400*1200mm 湿膜：10s抽至10Pa以下PLC+触摸屏 可控制样品台温度升温/降温 多段保压VCD、常规VCD M382 深圳市铸安安全技术有限公司 陈经理13538218614

OCR:IMG:(a) (b) (c)。 C)0.45 1.0 1.0 0.42 NormalizedPCE 0.8 0.40 PCE 0.37 PC 0.35 0.6 0.5 lize Control s-1) 1. Control 1.8 0.4 Target 1.62 Target cm 1.5 No 0.2 85%RH,85C 1.2 1.22 0.0 0.0 o 500 1000 o 200 400 600 800 D Time (h) Time (h) Control Target (d) (e) E 2 Initial Control Initial Target Trapdensity（1016.cm3) Initial 1017 Aged 1017 cm-3 1017Aged Trapdensity（cm Aged 0.86 (cm 一3 apdensity(d 0.32 04 1016 1016 3.16 Aged Trap V 2 1015 ETL HTL 1015 ETL HTL 0.37 0 o 200 400 600 800 o 200 400 600 800人 钙钛矿太阳能电池 Normalizedprofiling distance（nm) Normalizedprofiling distance（nm） Control Target

OCR:IMG:苏州迈科芯纳智能科技有限公司 MICROTREAT 迈科芯纳 国内领先的薄膜太阳能组件激光划线系统供应商 地址：苏州市高新区大同路25号7幢 请联系：王先生13912645526（微信同 辛先生17315283532（微信同号）

OCR:IMG:(a) (b) (c) (d) 8.68e-2 N-H vC-O-C a NH,b 2492，2452 2492 TTansmittance.co MC 1102 Transmittance(% MC Transmittance(% Intensity (a.u.) NH MC+Pbl2 - ? MC+Pbl2 MC ? MC+FAI MC+FAI MC+Pbl2 eb b b FAI MC+FAI FAI b FAI b eb 2463 1108 FAI+MC+Pbl2 -4.68e-2 2600 2400 1150 1100 10.0 9.5 9.0 8.5 Wavenumber(cm- Wavenumber(cm-1 (cm-1) Chemical shift(ppm) (ppm) (e) E (g) Pb4f ....... CI2p -6 142.29eV 137.41eV: (eV Adsorption energy(e -4.91 Intensity(a.u.) Intensity (a.u.) 198.48eV Target -4 Target 142.14eVi 137.27eV 197.79eV -2.61 ........... -2 -1.81 Control MC 0 144 142 138 136 201 199 197 195 FA* Pb-1 FA*/Pb-1 Binding energy(eV) Binding energy(eV) Surfaceconfiguration (h) = S

OCR:IMG:公众号·特钛矿大阳能电池

OCR:IMG:(a) (b) (c)。 C)0.45 1.0 1.0 0.42 NormalizedPCE 0.8 0.40 PCE 0.37 PC 0.35 0.6 0.5 lize Control s-1) Control 1.8 0.4 Target 1.62 Target cm 1.5 No 0.2 85%RH,85C 1.2 1.22 0.0 0.0 o 500 1000 o 200 400 600 800 D Time (h) Time(h) Control Target (d) (e) E 2 Initial Control Initial Target Trapdensity(1016.cm3) Initial 1017 Aged 1017 cm-3 1017Aged Trapdensity(cm Aged 0.86 U 一3 rapdensity（ 0.32 04 1016 1016 3.16 Aged Trap V 2 1015 ETL HTL 1015 ETL HTL 0.37 0 o 200 400 600 800 o 200 400 600 800 Normalizedprofiling distance（nm) Normalizedprofiling distance（nm） Control Target

OCR:IMG:(a) (b), (C) 100 Current density（mA·cm²） 28 Integrated Jsc (mA·cm²) 30 StabilizedPCE=26.45% 30 25 Area:0.09cm² 80 Current density(mA·cm 20 2 忆 25.68mA.cm²@1.03 @1.03V 24 Control Target S Jsc 26.35 26.49 EQE (%) 60 18 18 Control 1.141 1.172 14 1 Voc 40 0Target 12 12 PCE E 5 FF 0.822 0.859 20 L 6 6 PCE/% 24.71 26.67 0.0 0.3 500 700 3 0 0.6 0.9 1.2 300 900 4o 5 10 15 0 Voltage(V) (d) (e) Warelength(nm) E Time (min) 1.20 28 PCE(%) 1.15 60 Voc 25 Current(mA) Aperture:16.1cm² 1.10 22 a sc:64.33mA 26.8 88 -cm Voc:7.13V FF (%) 第 20 26.3 83 20FF:80.02% (mA PCE:22.79% f 2345 25.8 78 Target Control Target Control 2 6 (g) (h) (i) Voltage (V) 6 Control--Fitline 1.20 Control 1.5 Target--Fit line Target 1.15 Target 1.25kgT/q Control Z"(kQ) 4 2 (V) 1.0 Target 1.10 1016 V=0.96V 1.44kgT/q V=1.07V 2 1.05 0.5 4 N 1.00 100 0.0+ o 寸 6 00 10 20 0.0 0.4 0.8 1.2 Z'(kQ) Light intensity(mW-cm²) Voltage (V)

OCR:IMG:(a) (b) (c) (d) 8.68e-2 vN-H vC-O-C a NHb 2492，2452 2492 TTansmittance.co MC 1102 Transmittance(% MC Transmittance(% Intensity (a.u.) NH MC+Pbl2 - ? MC+Pbl2 MC ? MC+FAI MC+FAI MC+Pbl2 eb b b FAI MC+FAI FAI b FAI b eb 2463 1108 FAI+MC+Pbl2 -4.68e-2 2600 2400 1150 1100 10.0 9.5 9.0 8.5 Wavenumber(cm- Wavenumber(cm-1 (cm-1) Chemical shift(ppm) (ppm) (e) E (g) Pb4f ....... CI2p -6 142.29eV: 137.41eVi (eV Adsorptionenergy(e -4.91 Intensity(a.u.) Intensity (a.u.) 198.48eV Target -4 Target 142.14eV 137.27eV 197.79eV -2.61 ........... -2 -1.81 Control MC 0 144 142 138 136 201 199 197 195 FA* Pb-1 FA*/Pb-1 Binding energy(eV) Binding energy(eV) Surfaceconfiguration (h) = S 公众号

OCR:IMG:DVANCEDENERGYMATERIA RESEARCHARTICLE ngInterfacial DefectRegulationWithLatticeRel inFACsPblPerovskite XieHanguangFuTianchiZhangYehuiWen,WenbinHan,BiaoLiXuegongY Yong Wang published:160ctober2026|https://doi.org/10.1002/aenm.71704
